Skew wheel
Function description: Through the electric roller, transport packages, combined with the PLC control of the servo motor movement of the front-end code reading equipment, realize the rotation of the balance wheel disk, complete the sorting and processing of packages, so that the corresponding grid through the balance wheel sorting corresponding grid, sorting efficiency.
- 产品：斜摆轮
- 型号：XCK-TWS-D3-120100055
Introduction
Characteristics:
由电辊筒、伺服电机、传动装置、机架等组成；
电辊筒左右转向采用伺服电机驱动，转向响应速度快;
两轴电机分开动作，分拣效率高;
支持调试模式和联机自动模式，调试简单方便；
伺服电机摆动和电辊筒运行独立控制,可快拆，模块化程度高。

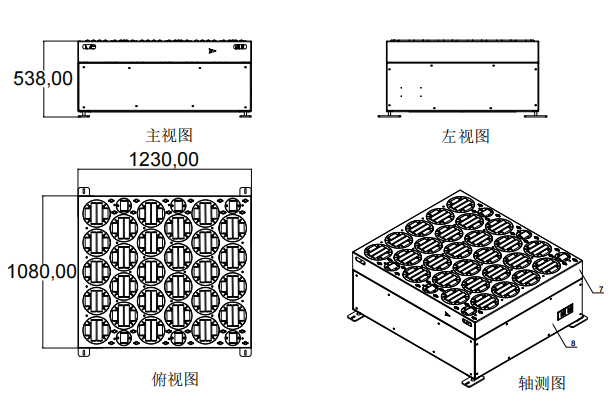

由电辊筒、伺服电机、传动装置、机架等组成； 电辊筒左右转向采用伺服电机驱动，转向响应速度快; 两轴电机分开动作，分拣效率高; 支持调试模式和联机自动模式，调试简单方便； 伺服电机摆动和电辊筒运行独立控制,可快拆，模块化程度高。Size：
总体：1230*1080*501mm（L*W*H）
工作高度：550mm（可加机脚增高）
总体：1230*1080*501mm（L*W*H） 工作高度：550mm（可加机脚增高）
Technical parameter：
| Project | Parameter |
| 工作高度 | 550mm（可加机脚增高） |
| 处理效率 | ≥4500pcs/h（理论值） |
| 摆轮角度 | 30°45°60°90°可调 |
| 电源电压 | AC 380V |
| 最大包裹 | 1400*1000*800mm(L*W*H) |
| 最小包裹 | 150(L)×150(W)×10(H) mm |
| 包裹重量 | 100g≤ W ≤ 70 kg |
| 单机1.5米处噪音 | ≤ 75dB |
| 功率 |
Product core：
| Name | Description | Brand |
| 伺服电机 | 750W | 雷赛/汇川 |
| 伺服电机驱动器 | 750w | 雷赛/汇川 |
| 行星减速机 | 9比 | 中大/神力 |
| 驱动电机滚筒 | 转速：350-700 rpm；电压：DC48V；最大扭矩：2N.m；额定功率：72W，最大功率150W； | 莫迪/新华胜/精达 |
| 电机滚筒驱动器 | 一拖四 | 莫迪/新华胜/精达 |
| 开关48V电源 | 3000W 48V | 台达/明纬 |
| 开关24V电源 | 75W | 台达/明纬 |
| 光电传感器 | PNP | 欧姆龙/Sick |
| PLC | 总线/IO控制 | 西门子/汇川 |
| 空气开关 | 用电保护3P 20A | 正泰/施耐德 |
| 接近开关 | PNP、有效距离5mm | 西克 |
| 设备钣金&机架 | 自制 | / |
